导语：
上一篇以蔚来ES9为例，讲了新能源车衬套面临的三重挑战：更重的车身、更静的车厢、更长的寿命。其中提到一个关键痛点：台架块普试验通过了，路试却开裂，根源在于块普载荷无法等效路谱载荷。
这篇就来展开讲：路谱载荷如何进行疲劳耐久仿真。
橡胶元件疲劳寿命设计，最扎心的时刻是什么？
台架块谱耐久测试passed，整车路试跑到几千公里——开裂了。
回去复盘，材料参数对、仿真收敛、工艺也没问题——到底是哪里出了差错？
答案很可能不在你的模型里，块谱并不能代替路谱，进行疲劳耐久计算。
如果你也遇到过类似问题，或者正在被路谱数据折磨，欢迎点击文末“阅读原文”联系我们。
备注“路谱仿真”：工程师一对一技术交流，纯技术讨论。
备注“路谱案例”：获取文中提到的相关案例资料。
01
核心矛盾
路谱是三维的，传统仿真拿到的是单点数据
你手里的路谱通常是几个方向的分量。以吉利汽车下摆臂衬套为例，路谱包含三轴载荷：Fx、Fy、Ry——两个方向力加一个转角，来自VPG虚拟试车场仿真，时间步数轻松破百万。Endurica EIE最多支持6个独立通道（力、位移、转角均可）。
衬套实际受的力，是多个方向复合在一起的效果。径向受力的时候可能同时扭转，轴向拉伸的时候径向也在变。

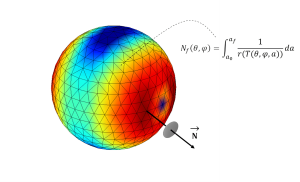

更关键的是，橡胶损伤看的是临界平面——裂纹最容易扩展的方向。这个方向算不出来，单轴载荷数据根本没用。
如果你用单轴台架条件仿真，当真就输了。
传统做法为什么不行？两种常见思路都有硬伤。
响应因子法假设应力应变是线性关系，橡胶是高度非线性材料，这套在金属上好用的方法，用到这里就不灵了。
简化成单轴等效载荷听起来合理，但等效的原则是什么、不同方向载荷的权重怎么定，没有人说得清。
这就是为什么台架明明过了，路试还是挂。
02
Endurica EIE
怎么把多轴路谱用起来
Endurica EIE做的事情很直接：让工程师用完整的多通道路谱做仿真，不用在效率上妥协太多。
它不是把载荷简化，而是用更聪明的方法处理复杂的载荷。
多通道载荷空间映射
Endurica EIE支持最多6个独立通道，通道类型可以是力、位移、转角。每个通道独立定义范围和精度，Endurica EIE自动生成非线性插值映射表。

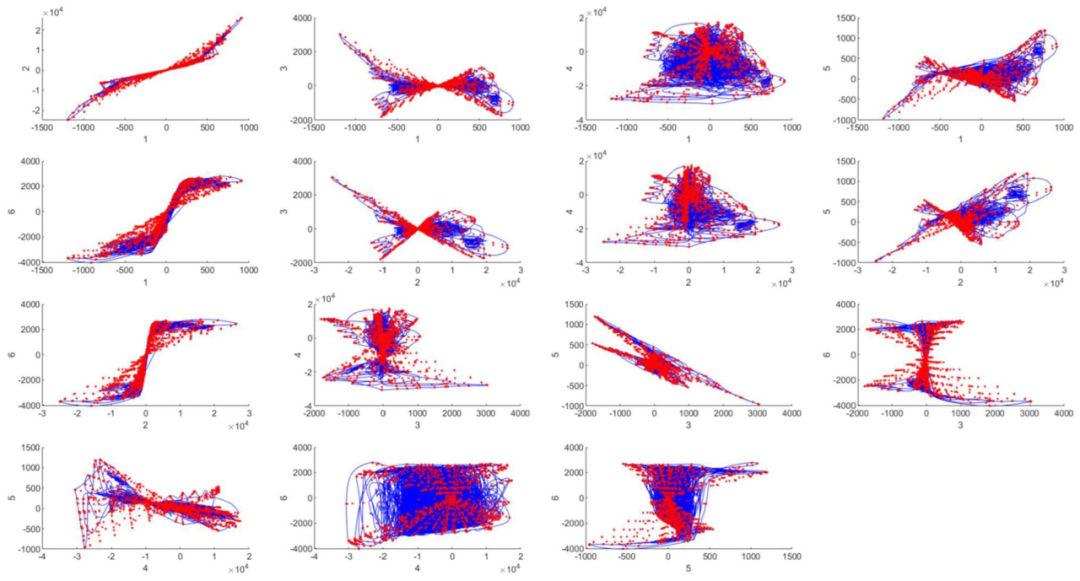

六维特征载荷路径的网格点（红色）与六通道路谱载荷数据（蓝色）叠加显示在15个独立的二维子空间投影上。该特征载荷路径能够对复杂、多维的载荷包络进行精确表征、离散化，并用于高度非线性响应的插值。
通俗讲就是：在载荷空间里选一批代表性的点，每个点跑一次有限元，记录应变状态。真实路谱过来的时候，插值一算就出来了，不用百万次重复计算。
上百万时间步的数据，几个月计算变几小时，这就是工程效率。
保留材料非线性和结构非线性
这是Endurica EIE和响应因子法的本质区别。Endurica EIE的映射表是真实有限元跑出来的，天然包含了橡胶的超弹性、大变形、结构刚度非线性。
载荷之间的相位关系也完整保留。Fx峰值的时候Fy可能只有一半，这种非比例加载对损伤的影响，Endurica EIE算得准。
小载荷剔除
路谱里大量小幅值循环，对损伤贡献小，但很占计算时间。这个阈值取决于材料疲劳极限T0。低于T0对应的应变，理论上不造成损伤，可以舍弃。
非比例载荷的相位关系
Fx和Fy同时达峰 vs Fx先达峰Fy后达峰，两种情况的损伤可能差几倍。相位关系是藏在数据里的杀伤力，看不到不等于不存在。Endurica EIE插值时保留原始时间对齐关系，不会丢相位。
块谱转换：当计算量仍然太大时
即使有了Endurica EIE的响应谱映射，如果路谱数据量极大（如数百万时间步），计算量仍可能超出可接受范围。此时可以进一步采用块谱转换：将随机载荷简化为少数几个等效载荷块，计算时间可缩短至原来的十分之一，同时保证损伤偏差在10%以内。
下篇文章我们将专门讲解块谱转换的门限设置、块数选择、多通道统计和偏差验证方法。
03
案例
吉利汽车衬套，仿真复现路试开裂

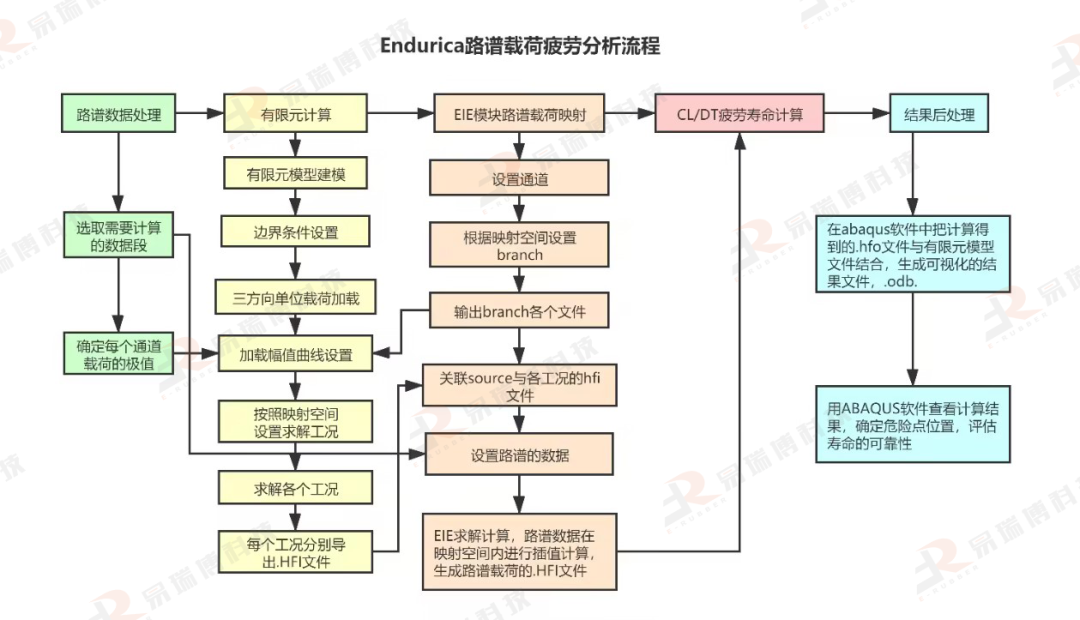

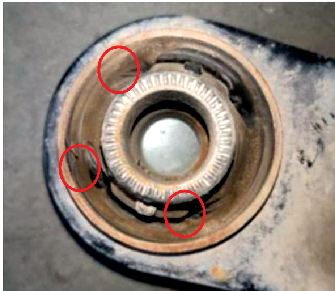

吉利汽车研究院的前悬架下摆臂后衬套在路试中出现开裂问题。他们的处理流程如下。
01
获取真实路谱载荷

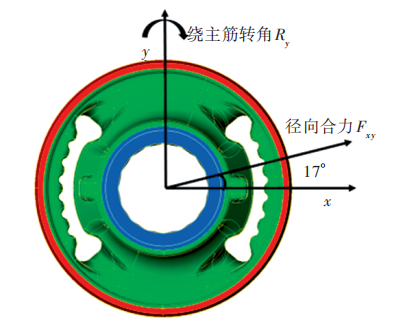

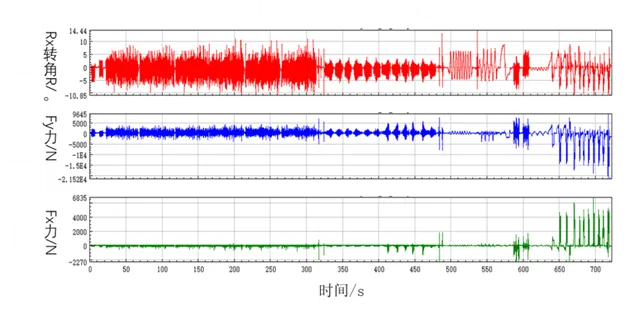

用VPG虚拟试车场仿真，获取整车在标准路面上的动力学响应。提取衬套安装点的三轴载荷：Fx、Fy、Ry。24条路面，每条叠加一定循环。
02
Endurica EIE构建响应谱
三轴载荷输入Endurica EIE，生成应变响应谱。预计算的有限元结果构建映射表，原始路谱插值，快速得到每个单元每个时间步的应变。
03
临界平面分析计算损伤
Endurica CL对每个单元做临界平面分析。计算所有可能平面的开裂能密度时间历程，雨流计数统计循环，积分裂纹扩展速率，最后挑损伤最大的平面输出寿命。
04
结果验证与优化

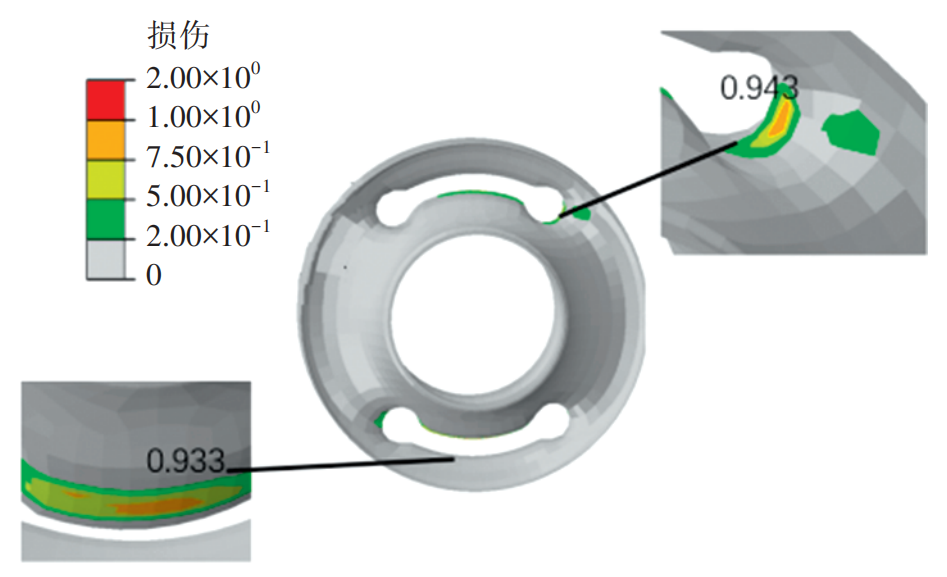

仿真结果：危险位置在衬套主筋圆角处，最大损伤2.01。
台架试验开裂位置和仿真预测一模一样。
然后通过结构优化：加粗主筋、减小主筋圆角、调整撞块间隙。重新计算，危险位置损伤从2.01降至0.943。台架再跑，未出现开裂。
这说明什么？
仿真用对了载荷，是能预测准的。
04
总结
台架过路试挂，根子往往在载荷谱。用经验值做验证，结果不可信是必然的。
不是仿真不行，是输入的载荷不对。
Endurica EIE给出了完整路径：多通道载荷映射保留完整信息，非线性插值保留材料结构特性，临界平面分析抓住危险方向。
吉利汽车案例证明：仿真输入真路谱，能复现开裂位置，损伤优化能落地。
路谱采集加多轴Endurica EIE，是对标路试的闭环。
