在橡胶部件的耐久性开发中，CAE工程师经常会被问到这样一个问题：疲劳寿命仿真到底能算多准？
有人拿金属疲劳的行业标准来类比，比如2倍分散（通常指预测寿命与实测寿命偏差在0.5到2倍之间）常被作为精度验证目标。这个标准在橡胶上是否同样适用？Endurica的创始人William Mars博士曾专门撰文讨论过这个问题。今天我们就来聊聊这个话题。
01
金属与橡胶：
两种完全不同的疲劳逻辑
在金属疲劳分析中，工程师习惯了线性损伤累积的方法，应力与应变之间多被简化为线性关系，多轴载荷和塑性变形可以通过线性/非线性叠加或修正来简化，S-N曲线和Palmgren-Miner线性累积法则已经应用了上百年。
关于金属与橡胶疲劳分析的更深层次差异，我们曾在系列文章《金属疲劳和橡胶疲劳有什么不同》中做过系统梳理，感兴趣的朋友可以点击此处进一步阅读。
但橡胶完全不是这样。
橡胶是典型的非线性材料。它的应力-应变关系不是线性的，变形是有限应变，材料行为具有时间依赖性，还伴随着生热、软化、老化等一系列复杂效应。把金属疲劳的那套逻辑直接搬过来，就像用解一元一次方程的方法去解微分方程——不是不行，但很难算准。
所以，橡胶疲劳仿真要想达到高精度，必须采用专门的方法，并对整个过程有足够的控制。
02

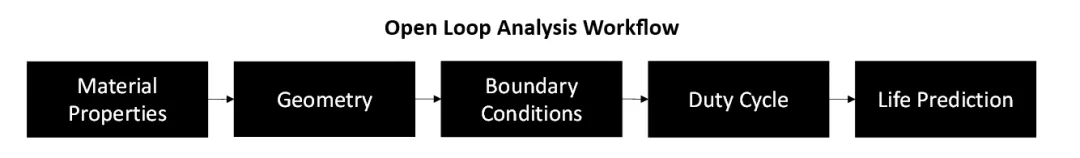

橡胶疲劳仿真的开环工作流程：速度快，但精度有限
什么是疲劳仿真的开环工作流程？
简单说，就是CAE工程师直接使用给定的材料参数、几何模型、边界条件和载荷谱，完成分析并提交报告。过程中不进行验证和修正。
这种方式优点是效率高、成本低，适合做方案对比（比如A方案和B方案哪个更好）。但缺点是精度有限。

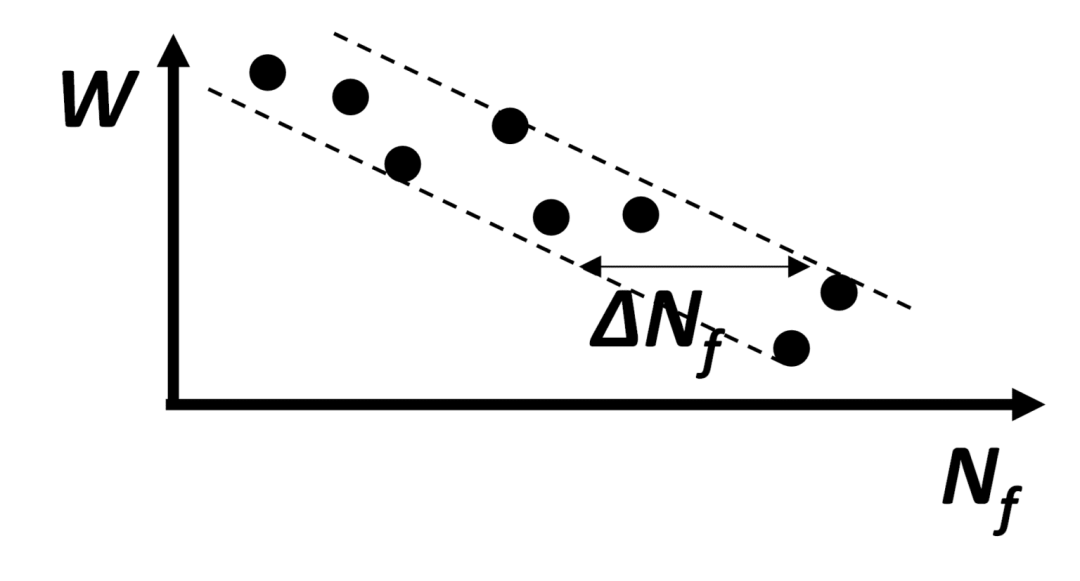

由于橡胶疲劳行为本身对输入参数非常敏感，材料的微小变化可能导致寿命预测出现数量级的差异。在开环工作流程下，预测寿命的偏差通常在3倍到10倍之间。
这不是软件或算法的问题，而是这种工作模式本身的局限——变量太多，而施加的约束不足。
03

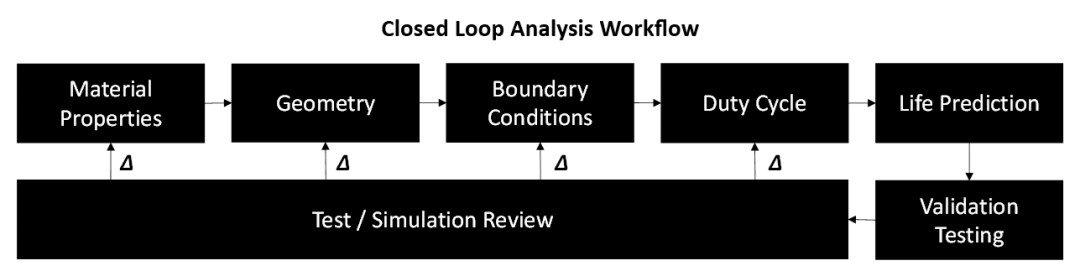

橡胶疲劳仿真的闭环工作流程：精度可达1.1倍以内
要达到高精度预测，必须采用闭环工作流程。
闭环流程的核心是验证和迭代。具体包括以下几个步骤：
1 | 材料参数要实测，不能靠经验估算 |
2 | 零件几何尺寸要确认，不能完全依赖图纸 |
3 | 载荷变形行为要通过试验验证 |
4 | 如果仿真与试验有差距，需要修正输入参数，然后重新计算 |
这个过程虽然需要更多投入，但回报是显著的。
有案例表明，通过闭环工作流程，橡胶减振器的疲劳寿命预测精度可以做到1.1倍以内。也就是说，预测寿命10万次，实际寿命在9万到11万之间。这在工程上是相当可观的精度水平。
04
闭环流程背后的理论支撑
为什么闭环流程能实现这么高的精度？这需要从橡胶疲劳的机理说起。
橡胶疲劳研究经过几十年的发展，已经形成了两种主流的分析方法：
裂纹萌生法
这种方法基于连续介质力学，假设材料在初始阶段是均匀连续的，通过应变、应力或能量参数来预测裂纹出现前的寿命。它的优点是概念简单，应用方便，但对多轴载荷的适应性有限。
裂纹扩展法
这种方法基于断裂力学，假设材料内部存在初始缺陷（本征微裂纹），通过撕裂能和裂纹扩展速率的关系来预测整个疲劳过程。Endurica采用的就是这条路径。

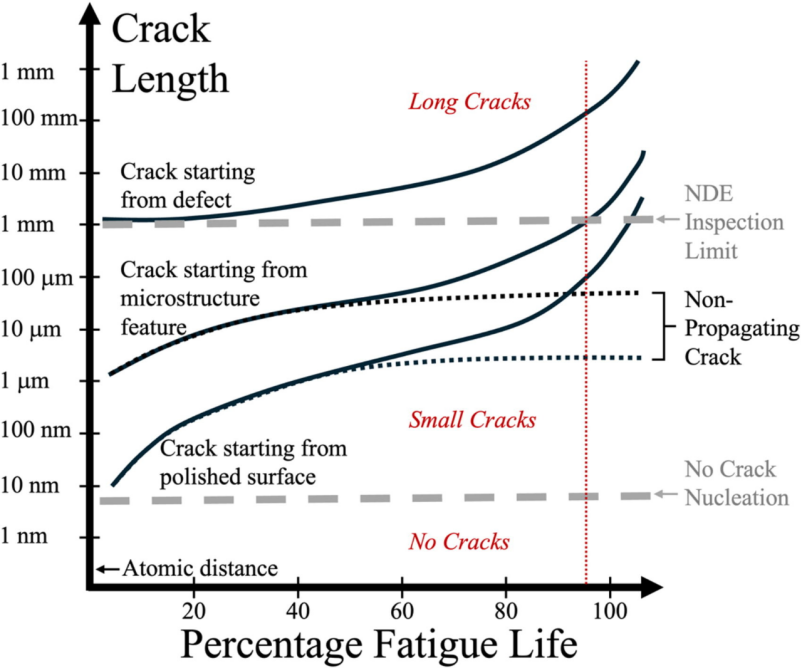

高周疲劳载荷下疲劳裂纹演化的示意图
裂纹扩展法的一个核心优势是：损伤率依赖于当前的损伤状态，因此能够处理加载顺序效应——从高载荷到低载荷，与从低载荷到高载荷，损伤累积的方式是不同的。这正是线性累积法则处理不了的问题。
此外，橡胶疲劳还受温度、老化、应变结晶等多种因素影响。如果这些因素被忽略，预测精度自然难以保证。闭环流程的一个重要价值，就是通过试验和仿真的迭代，把这些因素尽可能纳入考量。
05
一个工程实践的佐证

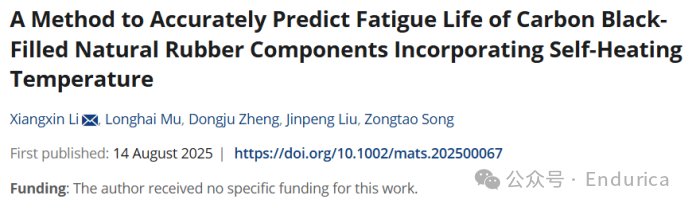

在近期的一项合作研究中，易瑞博与合作伙伴针对炭黑填充天然橡胶侧向限位块，开发了一套热-力耦合仿真工作流。
传统方法忽略自生热效应，预测寿命与试验结果的偏差高达96.9%。而在闭环流程中，团队通过实测材料参数、建立温度相关的本构模型，将最大偏差控制在了15.6%以内。点击查看案例
这个案例说明：高精度预测不是不可能，但需要足够的投入和控制。
06
开环还是闭环？关键看你的目标
两种工作流程各有适用场景。
如果目标是快速筛选方案、做多方案对比，开环流程的效率和成本优势更明显。3倍到10倍的精度，在方案排序上通常是够用的。
如果目标是准确预测绝对寿命、指导产品定型，闭环流程的高精度才是关键。1.1倍的精度，意味着可以对产品寿命有更确定的把握。
正如Mars博士所说：
“虽然闭环方法需要更多投入，但它能让你更全面地掌握产品设计，为后续产品提供更坚实的起点。”
