适用标准

GB/T 41941-2022、ISO 27727:2008

测试能力

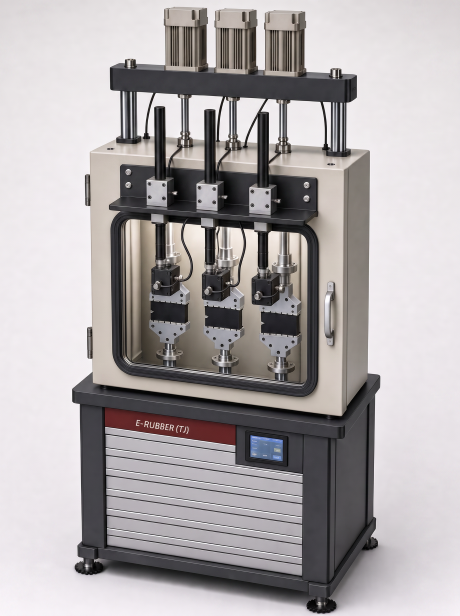

1.机械结构：单主作动器配套三工作工装，1工位同步搭载3套独立纯剪切试样夹持单元；

2.传感配置：3路独立动态载荷传感器、独立光栅应变测量单元，三路信号同步采集；

3.视觉系统：3台独立500万像素高速CCD工业相机，单工位专属红外背光成像模组，三路裂纹图像60fps 同步抓拍；

主要技术参数

1.加载驱动：电磁线性直驱电机，极限载荷 ±1500N，行程0~60mm(±30mm)

2.加载频率：0.01Hz~100Hz连续可调，支持正弦/三角/梯形/脉冲波等多种波形

3.位移精度：光栅分辨率0.1μm，位移重复精度2μm；速度区间0.001~2m/s

4.力值精度：载荷分辨率0.01N，测试精度优于示值±0.2%，配独立水冷消除温漂

5.高低温环境箱：控温-40℃~180℃，分辨率0.1℃，稳态控温±0.5℃，加热防霜防爆观察窗

6.相机：500万像素CCD相机，最高60fps不间断拍摄

7.成像优化：850nm红外LED匀光背光

8.应变测量精度：纵向应变优于3μm，裂纹扩展方向应变优于4μm

9.三通道并行独立分析，全自动识别裂纹长度/周长，输出da/dN 裂纹扩展速率曲线

10.支持全松弛疲劳裂纹扩展试验；

11.支持非全松弛两类裂纹扩展试验

12.自动计算撕裂能 Tc、储能 / 损耗模量、损耗因子 tanδ、应变能密度

13.可计算橡胶微裂纹尺寸概率分布图、橡胶疲劳等寿命云图Haigh曲线，生成的试验数据可用于Endurica橡胶疲劳仿真软件
